測壓傳感器種類及相應的測壓技術

　　一般的惠斯頓電橋電路包括4個應變計。但有些測壓傳感器可使用8、16、32甚至更多個應變計，而另一些設備則僅使用一到兩個應變計。應變計定位是否準確、安裝方式如何以及所用的材料決定了測壓傳感器的性能。換能器的模擬輸出通常需要進行信號調節、放大和數字化，以顯示力、測重、壓力、位移或所受的扭矩。

　　箔應變計具有一些明顯的優點，例如：體積較小，具有多種測量模式和溫度補償功能。這種應變計生產成本低，安裝方式靈活，既可安裝在平坦、彎曲或有槽的表面，也可安裝在內孔的表面，因而適合各種創新性的設計要求，這是目前應用最為廣泛的選擇。

微電機系統(MEMS)是該領域的最新技術。MEMS為蝕刻成梁柱形、隔膜形或板形的微型硅元件，可在測壓元件內發揮傳感器的功能。與集成電路的制造工藝類似，MEMS也是通過整體和表面微加工技術制成。MEMS可以大批量生產，因?yàn)榭梢栽谟屑呻娐返膯尉霞庸?shù)以千計的傳感器元件。盡管這種傳感器能夠以極低的成本（低至幾美元）大批量生產，但與箔應變計相比，其應用范圍仍很有限。MEMS在醫療領域最常用于那些成本低、產量大(數百萬以上)的一次性產品中，例如：一次性血壓傳感器和用于測量球囊導管壓力的血管成形裝置。

　　由工業進入醫療行業

　　大多數情況下，尺寸和成本是產品從普通工業領域轉入醫療行業過程中的最大問題。產品轉化時其量程和可靠性等基本技術特點并未改變，但醫療行業一般需要測量盎司、克和毫克級的負荷，而工業環境下，負荷一般以磅、千牛頓或噸為單位。唯一例外的是理療康復器械，這種器械通常使用標準尺寸的測壓傳感器。

　　所有醫用測壓傳感器都必須高度精確并緊湊包裝，以便輕便易攜，特別是器械要與病人直接連接時。如果傳感器用于某醫療器械集成的監測儀器內，要使用不銹鋼和陽極化鋁等標準包裝材料。如果設備與人體或液體直接接觸，則可使用可高壓蒸汽滅菌的特種不銹鋼或一次性傳感器。

　　醫用測壓傳感器早期曾用于力學測量等領域，如病床負重監測。20世紀80年代早期之前，護士必須親自測量病人的體重，跟蹤明顯波動。在病床上安裝測壓傳感器后，病床可有效地將病人的準確體重傳輸?shù)绞殖质皆O(shè)備上。每張病床一般安裝4個測壓傳感器，每條床腿下一個，這些傳感器將數據傳輸?shù)脚c相關設備或控制器連接的接線盒內。

　　
　　將測壓傳感器與以往單純的機械技術結合，可以將信息反饋給其他設備。將自動化引入許多醫療領域中，可以減少操作中的人為錯誤。測壓傳感器提供的數據被永久記錄下來，這樣也可大大改進醫療過程的跟蹤記錄，便于責任確認。

　　應用實例

　　現在，理療器械的測壓傳感器直徑僅3–4英寸，最小的還不到半英寸。量程從幾毫克到幾百磅，不受測壓傳感器尺寸的影響。即使最小的測壓傳感器也具有與較大傳感器相同的量程、精度和重復性。傳感器尺寸小到一定程度時，確實會限制其量程，但多數醫療應用都不需要用到大型測壓傳感器的重量量程。 醫用測壓傳感器目前用于各種精細的液體監測領域中，例如：輸血、腎透析和獻血。在這些應用中，測壓傳感器可確保進入體內、排出體外或者置換的液體量正確，并且按照正確的時間、劑量或比例，開始和停止輸送，或者進行再循環。與以往的手動監測相比，現在醫生和護士能夠監測的病人數量都大大增加。

　　腎透析：一般的腎透析設備要靠一個或多個壓力傳感器，確保過濾系統絕對平衡并且按時運轉。透析設備必須排出污染的血液，進行血液凈化，然后將凈化后、再氧合的血液重新回輸?shù)讲∪梭w內。任何設備故障都會造成災難性的后果。此類設備通常采用小型測壓傳感器，通過檢測懸掛輸液袋的重量，監測透析的流速，確保整個透析過程的安全。

　　這屬于無創性測量法，因?yàn)轶w液不直接接觸傳感器部件。透析器通常使用稱為S-beam Jr.的測壓傳感器，它具有5–10lb的量程和1000%的過載保護，與1元硬幣大小接近。這種傳感器連接在懸掛輸液袋的末端，輸液袋通過兩根軟管與透析器相連。一根導管用于液體輸入，另一根用于排出。有些透析設備使用多個輸液袋，因此需要多個測壓傳感器。每個傳感器均與可編程邏輯控制器或計算機相連，通過重量測量監測流量。利用測壓傳感器提供的信息，透析器可自動執行和控制透析過程，同時采集數據，必要時進一步分析。

　　
　　監測MRI運動：為了控制或監測磁共振成像(MRI)期間病人的運動，可使用特殊的手握式測壓傳感器，監測病人運動和力量衰減。監測結果還可提示病人是否意識喪失。開發可用于MRI環境中的特殊、非磁性測壓傳感器，需要使用特殊的制造工藝和材料。

　　早產監測：壓力傳感器還可用于監測孕期不規則的壓力變化，預防早產缺陷。一種集成了彎梁測壓傳感器的設備可監測這種壓力變化。該設備由一條特制腰帶組成，可纏繞在妊娠婦女的腹部。腰帶上裝有微處理器控制器、測壓傳感器和調制解調器。設備檢測到壓力不規則時，可通過無線調制解調器呼叫護理中心，提醒婦產科醫生這種子宮壓力變化是否需要緊急處理。

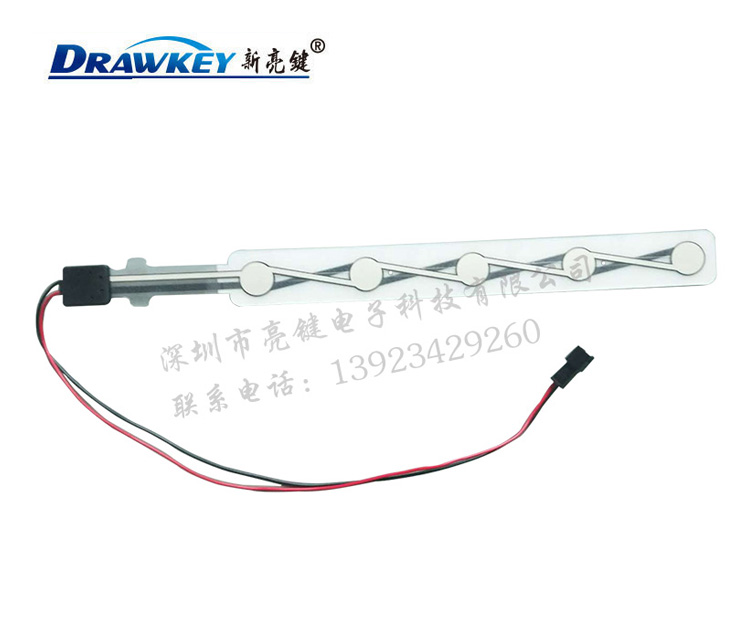

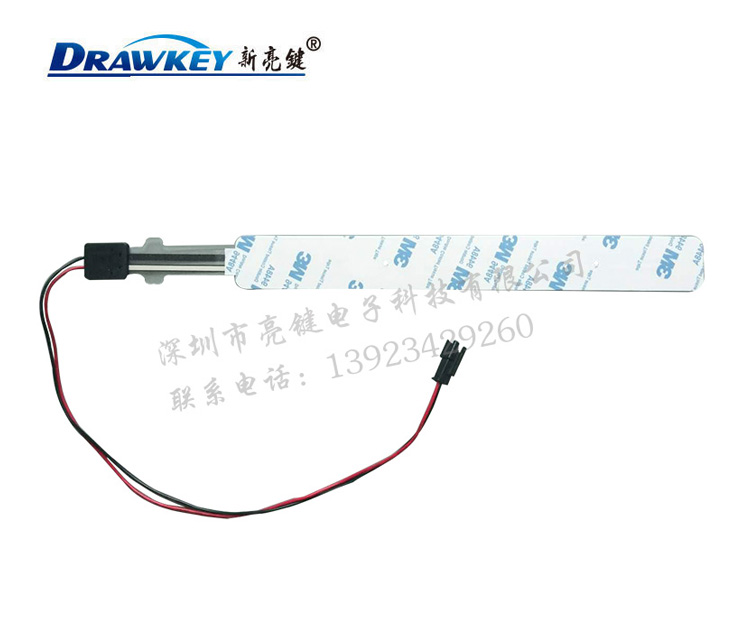

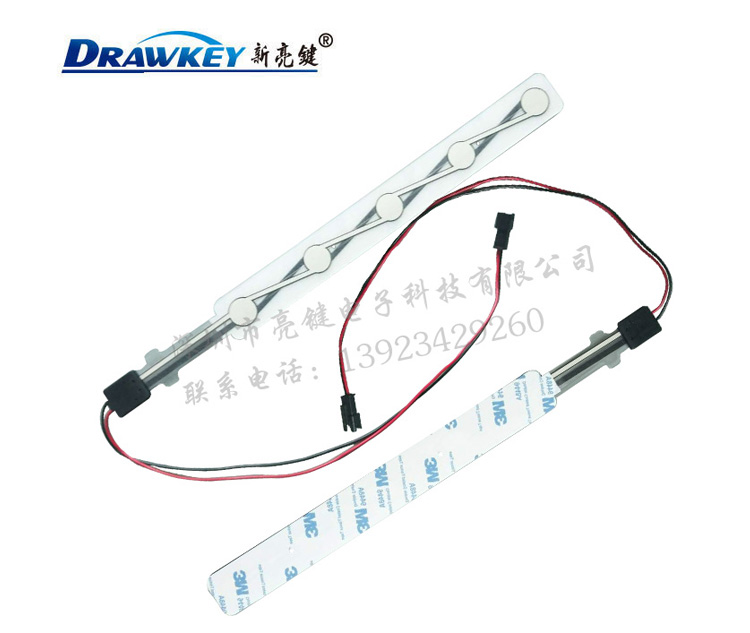

深圳市亮鍵電子科技有限公司成立于2009年11月，注冊資金100萬元，員工50~100人。公司主要業務為設計和生產印刷薄膜壓力傳感器、兒童安全報警傳感器、汽車壓力傳感器、重力傳感器、座椅重量傳感器等產品。公司秉承”質量至上，客戶滿足！保護環境，預防污染！以人為本，保障健康！遵守法則持續改善”的經營理念，5年多來本公司始終堅持產品質量與服務質量并重，為顧客提供優質產品和服務。期盼您的來電，我們竭誠為您服務！
