亮鍵電子：柔性薄膜開關的主要結構特征

文章出處：深圳市亮鍵電子科技有限公司人氣：-發表時間：2016-07-25 14:59:00

柔性薄膜開關又稱輕觸式鍵盤，采用平面多層組合而成的整體密封結構，是將按鍵開關、面板、標記、符號顯示及襯板密封在一起的集光、機、電一體化的一種新型電子元器件，是電子產品外觀結構根本性的變革，它可取代常規分立元件的按鍵，更可靠地執行操作系統的任務。

?　柔性薄膜開關具有良好的防水、防塵、防油、防有害氣體侵蝕、性能穩定可靠、重量輕、體積小、壽命長、裝聯方便，面板可洗滌而字符不受損傷，色彩豐富，美觀大方等優點。柔性薄膜開關主要有以下結構特征：

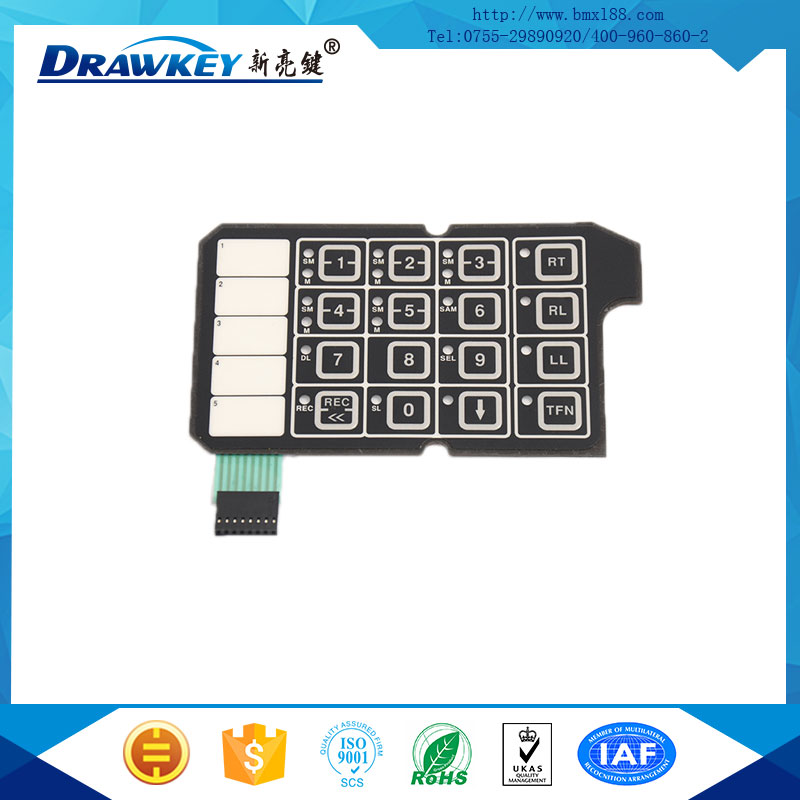

柔性薄膜開關

①面膠層

面膠最主要的作用是將面板層與電路層緊密相連，以達到密封和連接的效果，此層一般要求厚度在0.05---0.15MM之間，具有高強的粘性和防老化性;在生產中，一般選用專用的薄膜開關雙面膠，有些薄膜開關要求能防水防高溫，因此面膠也必須根據需要而使用不同性質的材料。

②面板層

面板層一般在低于0.25MM的PET、PC等無色透光片材絲印上精美圖案和文字制作而成，因面板層最主要的作用在于起標識和按鍵作用，所以選用材料必須具有高透明度、高油墨附著力、高彈性、高韌性等特點。

③背面膠層

背膠的采用與薄膜開關與何種材質相粘貼緊密相關，比較常采用的有普通雙面膠、3M膠、防水膠等。

④夾膠層

它是處于上電路與下電路層之間并起密封和連接的作用，一般采用PET雙面膠，其厚度有0.05--0.2MM不等; 在選擇此層材質的時候應充分考慮產品的整體厚度，絕緣性，電路按鍵包手感和密封性。

⑤控制電路上層和下層

此層均采用性能良好的聚酯薄膜(PET)作為開關電路圖形的載體并在其上用特殊的工藝絲印上導電銀漿和導電碳漿，使其具有導電性能，其厚度一般在0.05--0.175MM以內，最常見的是用0.125MM PET。
