如今，科技發展迅猛，各種設備讓世界變得更加智能。新技術的不斷出現，不僅改進了現有技術，還創造了新的細分市場。藍牙技術的進步使得智能藍牙(低功耗藍牙BLE)應運而生。按照藍牙技術聯盟(SIG)的定義，BLE是一種低功率、短距離、低數據速率的無線通信協議。BLE的分層協議棧能以低功耗高效傳輸少量數據，使其成為電池供電應用的首選無線協議，如需要定期提取和處理數據的低功耗傳感器網絡接口等。本文將重點介紹如何在數據變化不頻繁的傳感器應用中，有效地利用BLE維持低功耗無線運行。

　　目前，全球正進入一個各種系統都需要采集和交換數據的物聯網(IoT)時代。在傳感器以無線方式連接，形成網絡并實現設備間數據交換的物聯網中，BLE發揮著至關重要的角色。主機設備可以是能夠監測和控制所有網絡節點的智能手機。此類物聯網(IoT)應用包括日?；顒幼粉櫼约凹彝プ詣踊δ?，如高效住宅照明、溫度和濕度監測與控制、遠程控制消費類電子設備等。

傳感器和低功耗藍牙

　　傳感器可以大致分為模擬和數字兩種。典型的模擬傳感器包括用于監測煙霧、氣體、環境光線、人員感應等的傳感器。數字傳感器包括監測溫度、濕度、壓力、加速度等的傳感器。當BLE子系統與應用處理器集成時，傳感器可以采用多種不同的方式進行連接。例如，可以將模擬傳感器饋送到前端具有電壓輸出器的SAR ADC。數字傳感器無需進行模擬轉換，因此可以通過任何通信接口(如I2C、SPI或單線接口)采集數據。集成的定時器、計數器、脈寬調制器和通用數字模塊(UDB)均可用于實現自定義邏輯以進一步處理傳感器數據。最終，經處理或所接收的數字數據可以通過BLE接口發送，并由內置BLE功能的手機或任何其他客戶端設備進行監測。隨著資源可用性和成本的不斷變化，可選擇不同系列的BLE集成處理器(如PSoC 4 BLE)以適應各種應用。

無線傳感器網絡

　　無線傳感器網絡通常作為網狀網絡和樞紐網絡(見圖1)。樞紐網絡包括可以放置在相同位置的所有傳感器。每個傳感器需要連接到單個BLE外圍設備(服務器)來處理數據并將其發送到BLE中央設備(客戶端)。網狀網絡采用可以遠程定位傳感器的拓撲結構。網格中的每個節點都需要連接到BLE外圍設備(服務器)，所有這些外圍設備都可以連接到BLE中央設備(客戶端)。

內置BLE功能的處理器的靈活性和豐富資源，使傳感器能夠與單一BLE設備連接。圖2是使用PSoC Creator的典型配置。PSoC Creator是一個用于圍繞PSoC架構開發應用程序的IDE。圖中顯示的是模擬和數字傳感器接口以及BLE子系統。該配置展示的是用于感測煙霧、光照強度、溫度、濕度和壓力的典型工業數據監測系統。配置中的每個組件都有一個關聯的應用程序編程接口(API)，開發人員可根據需要訪問這些組件。每個組件還有一個與其相關的數據表對組件的可用配置進行說明

　BLE組件在其GAP層中被配置為從設備。這使任何BLE設備(如BLE手機)都可以掃描此設備，在BLE從設備包含其名稱廣播時被BLE手機連接。此外，在其GATT層中，BLE設備被配置為具有自定義配置文件的GATT服務器。下面將討論BLE低功耗特性在該組件內啟用。名為“Sensor Service”的單一服務具有5種不同的特性,用于采集每個傳感器的數據。每個特性都具有通知功能，可以將傳感器數據作為通知發送。

　　BLE中的一切都作為“-活動”處理。BLE堆棧提供處理這些事件的“定義”。

　　一旦兩個設備實現連接，就能使用連接間隔不同的通知發送數據。應用程序接口“CyBle_ProcessEvents()”應置于while(1)循環中，且必須在每個連接間隔中至少調用一次。我們也可以調用在同一while循環中將數據作為通知發送的函數。

　　如上文所述，處理器和BLE子系統(BLESS)具有獨立的低功率模式。舉個例子 ，如果設備斷開連接，我們可以將處理器設置為休眠或停止模式以降低功耗。在廣播和連接間隔之間，我們可以利用BLESS深度睡眠模式，甚至連所使用的各個組件(如ADC、I2C等)也可以進入各自的低功率模式并在需要時喚醒。因此，開發人員能夠根據整個系統的實際需要，對功率進行非常細致的控制。

　　目前具有BLE功能的手機可以掃描這一傳感器網絡設備，并使用各種特性來監視每個傳感器的數據。一些處理器制造商還提供手機端的BLE連接軟件。例如，賽普拉斯提供了一個名為CySmart的應用程序，該應用程序可以安裝在您的安卓或Apple設備上，并協助您監控BLE傳輸。

  注：本文作者為Mahesh Balan, 由Cypress公關公司供稿

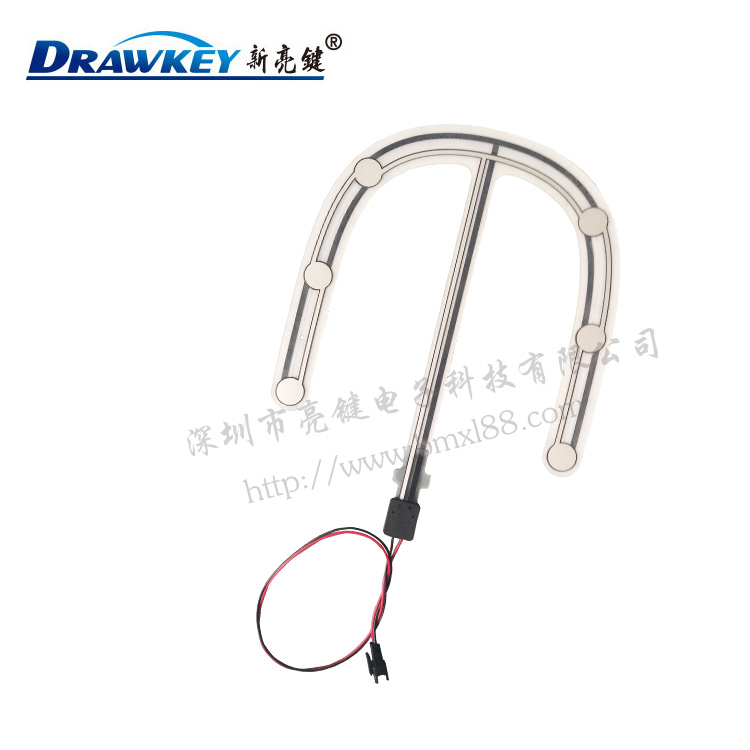

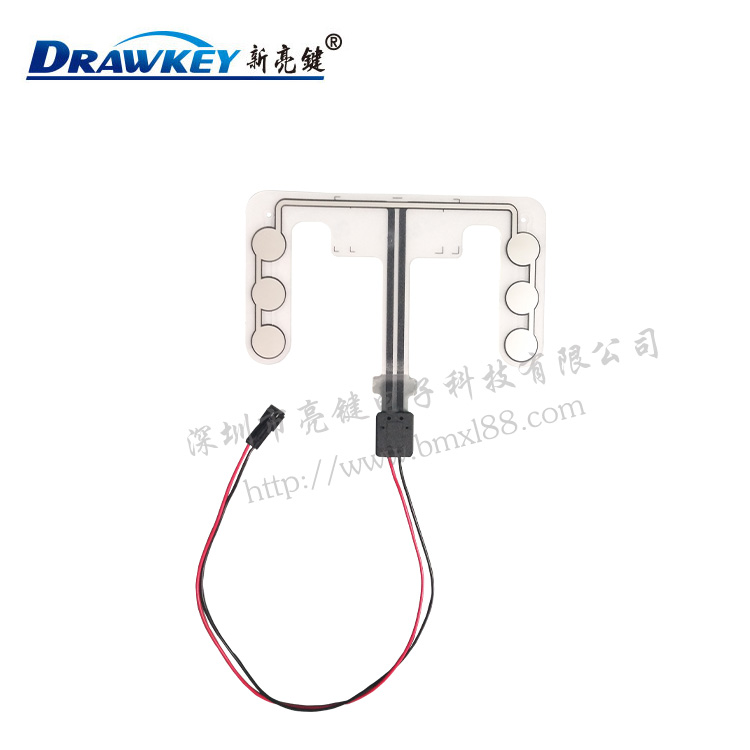

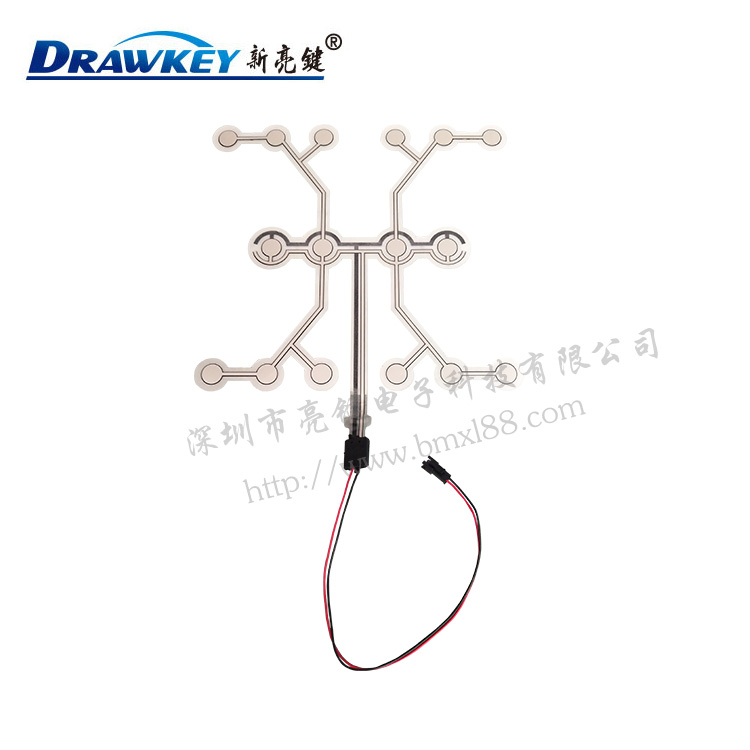

深圳市亮鍵電子科技有限公司成立于2009年11月，注冊資金100萬元，員工50~100人。公司主要業務為設計和生產印刷薄膜壓力傳感器、兒童安全報警傳感器、汽車坐墊傳感器等產品。公司秉承”質量至上，客戶滿足！保護環境，預防污染！以人為本，保障健康！遵守法則持續改善”的經營理念，5年多來本公司始終堅持產品質量與服務質量并重，為顧客提供優質產品和服務。期盼您的來電，我們竭誠為您服務！
